Le jeu dans les réducteurs planétaires peut être un véritable casse-tête pour beaucoup de gens. En tant que fournisseur de réducteurs planétaires, j'ai constaté à quel point ce problème peut nuire à l'efficacité et à la précision des machines. Dans ce blog, je vais partager quelques façons de réduire le jeu des réducteurs planétaires, afin que vous puissiez tirer le meilleur parti de votre équipement.
Comprendre le jeu dans les réducteurs planétaires
Tout d’abord, parlons de ce qu’est le contrecoup. Le jeu est le jeu entre les dents de deux engrenages en prise. Lorsque vous changez le sens de rotation dans une boîte de vitesses, ce jeu provoque un petit délai avant que la charge ne soit transférée au rapport suivant. Cela peut entraîner des imprécisions de positionnement, des vibrations et même du bruit dans vos machines.
Dans les réducteurs planétaires, le jeu peut être causé par différents facteurs. Les tolérances de fabrication jouent un rôle important. Quelle que soit la précision du processus de fabrication, il y aura toujours une légère variation dans la taille et la forme des dents de l'engrenage. L’usure au fil du temps peut également augmenter le jeu. À mesure que les engrenages frottent les uns contre les autres, les dents peuvent s'user, augmentant ainsi le jeu entre elles. Et une installation ou un alignement incorrect de la boîte de vitesses peut également entraîner un jeu accru.
Façons de réduire le jeu
1. Choisissez des boîtes de vitesses de haute qualité

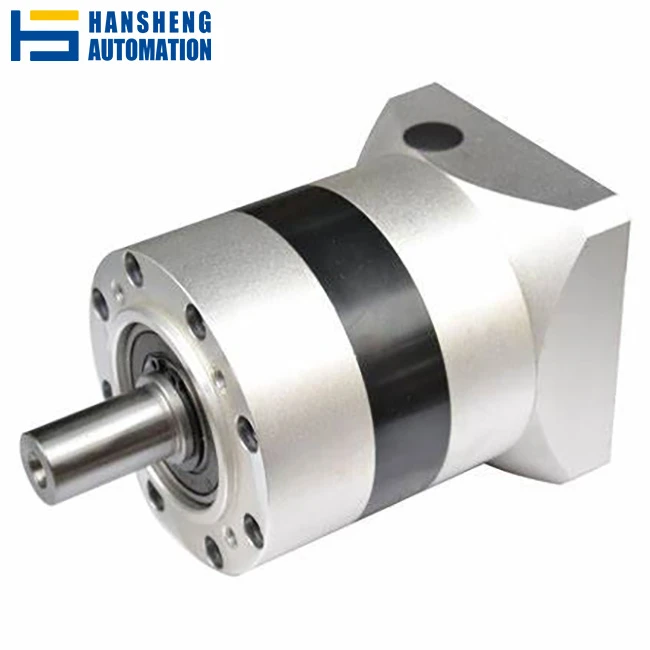

L'un des moyens les plus simples de réduire le jeu est de commencer avec un réducteur planétaire de haute qualité. NotreRéducteurs planétaires de précisionsont conçus et fabriqués avec les tolérances les plus strictes possibles. Nous utilisons des techniques de fabrication avancées et des matériaux de haute qualité pour garantir que les dents des engrenages sont aussi précises que possible. Cela réduit le jeu initial et aide également la boîte de vitesses à maintenir ses performances dans le temps.
2. Ajustez le maillage de l'engrenage
Un réglage correct de l'engrenage peut réduire considérablement le jeu. Une fois les engrenages installés, ils doivent être correctement engrenés. Cela signifie s'assurer que les entraxes entre les engrenages se situent dans la plage spécifiée. Si les engrenages sont trop éloignés, le jeu sera trop important. S'ils sont trop proches, cela peut provoquer une usure excessive, voire un blocage.
Nous vous recommandons d'utiliser des cales ou des vis de réglage pour affiner l'engrenage. En effectuant de petits ajustements, vous pouvez obtenir l'équilibre parfait entre un fonctionnement fluide et un jeu minimal.
3. Utilisez des engrenages anti-jeu
Les engrenages anti-jeu sont une excellente solution pour réduire le jeu. Ces engrenages sont conçus avec des caractéristiques spéciales qui minimisent le jeu entre les dents. Par exemple, certains engrenages anti-jeu ont des dents fendues qui peuvent être ajustées pour rattraper le jeu. Lorsque l'engrenage tourne, les dents fendues se rapprochent pour éliminer le jeu.
NotreUnité de réduction de vitesse planétairepeut être équipé d'engrenages anti-jeu pour les applications où un faible jeu est critique.
4. Entretien régulier
Un entretien régulier est crucial pour contrôler le jeu. Cela comprend la lubrification, l’inspection et le remplacement des pièces usées. La lubrification réduit la friction entre les dents de l'engrenage, ce qui aide à prévenir l'usure. Cela aide également à dissiper la chaleur, ce qui peut provoquer la dilatation des engrenages et augmenter le jeu.
Inspectez régulièrement la boîte de vitesses pour détecter tout signe d'usure, tel que des piqûres ou des écailles sur les dents de l'engrenage. Si vous remarquez des dommages, remplacez immédiatement les pièces concernées. Cela peut empêcher le problème de s’aggraver et minimiser les réactions négatives.
5. Optimiser les conditions de fonctionnement
Les conditions de fonctionnement de la boîte de vitesses peuvent également avoir un impact sur le jeu. Par exemple, des températures élevées peuvent provoquer la dilatation des engrenages, augmentant ainsi le jeu. Assurez-vous que la boîte de vitesses fonctionne dans la plage de température recommandée. Si nécessaire, utilisez des systèmes de refroidissement pour maintenir la température basse.
Évitez également de surcharger la boîte de vitesses. Des charges excessives peuvent provoquer une déformation des engrenages et augmenter le jeu. Assurez-vous que la boîte de vitesses est correctement dimensionnée pour l'application et que la charge est uniformément répartie.
L’importance de réduire les réactions négatives
Réduire le jeu dans les réducteurs planétaires ne consiste pas seulement à rendre le fonctionnement de la boîte de vitesses plus fluide. Cela a un impact direct sur les performances de vos machines. Dans les applications où la précision est essentielle, comme la robotique ou les machines CNC, même un petit jeu peut entraîner des erreurs de positionnement importantes.
Par exemple, dans un bras robotique, le jeu peut provoquer un léger déplacement du bras lorsqu'il change de direction. Cela peut affecter la précision des tâches qu'il effectue, telles que la sélection et le placement d'objets. Dans une machine CNC, le jeu peut faire dévier l'outil de coupe de la trajectoire prévue, ce qui entraîne des pièces de mauvaise qualité.
En réduisant le jeu, vous pouvez améliorer la précision, l'efficacité et la fiabilité de vos machines. Cela peut conduire à une productivité plus élevée, à des coûts de maintenance réduits et à des produits de meilleure qualité.
Conclusion
Le jeu dans les réducteurs planétaires est un problème courant, mais il ne doit pas nécessairement être un facteur décisif. En choisissant des boîtes de vitesses de haute qualité, en ajustant l'engrenage, en utilisant des engrenages anti-jeu, en effectuant un entretien régulier et en optimisant les conditions de fonctionnement, vous pouvez réduire considérablement le jeu et tirer le meilleur parti de votre boîte de vitesses.
En tant que fournisseur de réducteurs planétaires, nous sommes là pour vous aider à trouver les meilleures solutions pour vos besoins spécifiques. Que vous ayez besoin d'unRéducteurs planétaires de précision, unUnité de réduction de vitesse planétaire, ou une boîte de vitesses conçue sur mesure, nous avons ce qu'il vous faut.
Si vous souhaitez en savoir plus sur nos produits ou si vous avez des questions sur la réduction du jeu dans les réducteurs planétaires, n'hésitez pas à nous contacter. Nous sommes toujours heureux de discuter et de vous aider à faire le bon choix pour votre candidature. Travaillons ensemble pour que vos machines fonctionnent au mieux !
Références
- Gear Design Handbook, deuxième édition, par Darle W. Dudley
- Conception mécanique des éléments de machines et des machines : une défaillance - Perspective de prévention, par Robert L. Norton
