Comment les composants d'entraînement de base de Hansheng sont mis à niveau dans l'automatisation de l'alimentation dans tous les secteurs : un aperçu du cas client

Qu'il s'agisse d'un alignement au niveau du micron-sur une ligne électronique 3C ou de centaines de cycles par minute sur une machine d'emballage moderne, l'équipement automatisé d'aujourd'hui n'a pas seulement besoin de se déplacer - ; il doit également maintenir un positionnement précis et un temps d'arrêt minimal dans le cadre d'un fonctionnement soutenu et à charge lourde-.

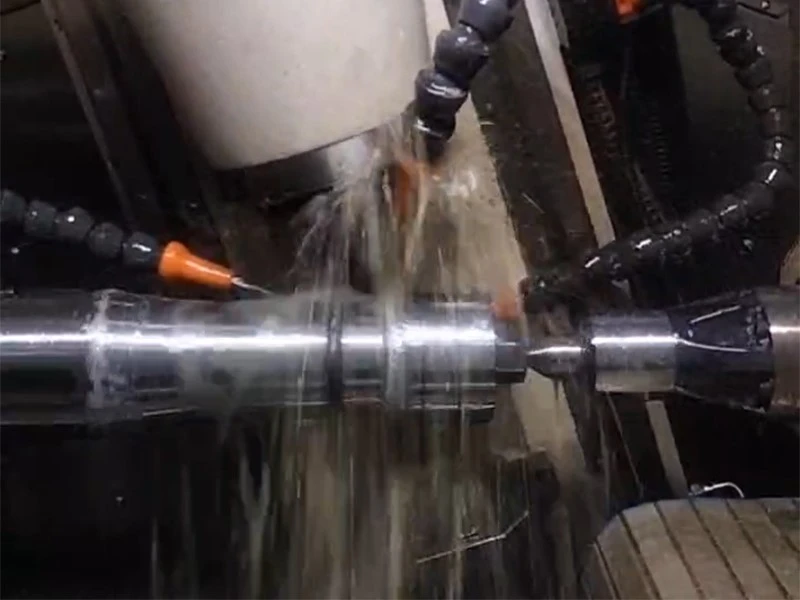

Hansheng Automation est un fabricant spécialisé de composants et de réducteurs d'entraînement de précision, dédié à fournir des solutions de transmission d'automatisation fiables aux clients du monde entier. Notre performance commence au niveau de la fabrication : avec-des capacités internes d'usinage d'engrenages couvrant le tournage, le laminage, le taillage, le brochage et la meulage - atteignant une précision d'engrenage jusqu'au niveau ISO 5 - et un système d'usinage CNC de précision maintenant des tolérances de ± 0,005 mm, nous contrôlons la qualité de chaque composant que nous produisons.

Nos principales gammes de produits -Indexeurs à cames, tables rotatives creuses et réducteurs planétaires, entraînements harmoniques- sont construits selon une matrice de précision rigoureuse. Pour les applications exigeantes, nos tables rotatives creuses personnalisées atteignent une précision de positionnement inférieure ou égale à 10 secondes d'arc, tandis que nos réducteurs planétaires d'ultra-précision maintiennent le jeu inférieur ou égal à 1 minute d'arc.

Éprouvé dans des centaines d’applications dans le monde

Les composants d'entraînement Hansheng ont été intégrés dans des lignes de production automatisées couvrant des centaines de segments industriels à l'échelle mondiale. Ci-dessous, nous soulignons comment notre technologie de transmission de haute-précision répond aux-défis réels rencontrés dans les applications de robotique, d'emballage, de semi-conducteurs, médicales et de nouvelles énergies.

Les équipements modernes d'emballage et de remplissage nécessitent souvent 100 à 300+ cycles d'indexation intermittents par minute sur une seule station. Dans ces conditions de haute-fréquence et d'inertie élevée-, deux modes de défaillance dominent : les éclaboussures de liquide et le désalignement lors de démarrages et d'arrêts brusques, et l'erreur de position cumulative due à l'usure lors d'un fonctionnement prolongé à charge élevée-.

Où les composants Hansheng sont utilisés

• Machines d'emballage de tabac-à grande vitesse
• Machines de remplissage de briques aseptiques-cartons
• Équipement de capsulage et de scellage d'aliments et de boissons
• Machines à former des gobelets et des tubes en papier

Comment nous le résolvons

Zéro erreur cumulée, mouvement fluide.Indexation des camesles mécanismes sont intrinsèquement exempts d’erreurs de position cumulatives. L'usinage CNC interne-de Hansheng (±0,005 mm) produit des courbes de mouvement de came fluides qui fournissent une accélération et une décélération contrôlées dans des temps de cycle très courts - éliminant les à-coups mécaniques. Combinés à une précision d'indexation de ± 30 secondes d'arc, les niveaux de remplissage de liquide restent stables et l'alignement du joint reste cohérent.

Rigidité élevée pour les-impacts de charges importants. Les boîtiers d'indexeur Hansheng utilisent une construction en fonte de haute-qualité avec des tolérances dimensionnelles critiques maintenues à moins ou égales à ±0,03 mm, formant une base rigide qui absorbe les chocs inertiels à haute fréquence-et prend en charge un fonctionnement continu 24h/24 et 7j/7 sur une durée de vie prolongée.



Dans l’assemblage électronique 3C, l’emballage et les tests de semi-conducteurs et la fabrication de batteries au lithium, les produits deviennent plus fins et plus densément intégrés. Cela crée deux principaux défis en matière d'équipement : des exigences d'alignement de plus en plus difficiles au niveau inférieur-micronique et des complications en matière de gestion des câbles danssystèmes rotatifs multi-stations.

Où les composants Hansheng sont utilisés

• Machines de stratification de polariseur et équipement de collage d'écran
• Systèmes d'inspection par vision CCD et de découpe-
• Machines de remplissage et de scellage d'électrolyte pour batteries au lithium
• Machines d'inspection et de tri de l'apparence des résistances CMS, des condensateurs et des inductances

Comment nous le résolvons

Le grand passage-élimine les problèmes de gestion des câbles. L'alésage central creux permet aux câbles, aux conduites pneumatiques et au câblage de passer directement à travers l'axe de la plate-forme -, permettant une rotation libre sous n'importe quel angle sans enroulement de câble, simplifiant l'architecture de la machine et améliorant la sécurité opérationnelle.

Précision au micron-grâce à une fabrication avancée. La précision de positionnement répétée standard est inférieure ou égale à 15 secondes d'arc ; les versions personnalisées atteignent une durée inférieure ou égale à 10 secondes d'arc. Les engrenages à noyau sont rectifiés avec une précision ISO de niveau 5 pour minimiser le jeu, et les surfaces rotatives critiques sont finies à ± 0,002 mm. Le résultat : une précision de positionnement de l'effecteur terminal-linéaire de ±0,01 mm lorsqu'il est utilisé avec une correction de la vision CCD.

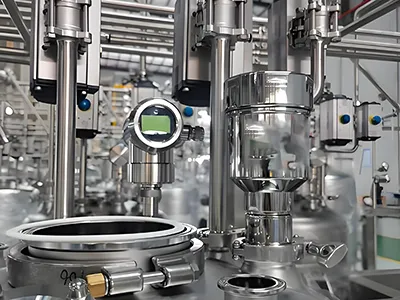

Les lignes de remplissage de gélules, les systèmes d’inspection de comprimés et les équipements de remplissage de liquides stériles sont confrontés à deux contraintes uniques :

Conformité des salles blanches.Les environnements de production doivent répondre à des normes GMP strictes. Toute particule provenant de l’usure des composants d’entraînement ou d’une fuite de lubrifiant risque de contaminer l’ensemble d’un lot de production.

Distribution et rejet zéro-défaut.Dans le remplissage de produits pharmaceutiques ou le tri visuel des comprimés, la précision de chaque transition de station détermine directement la cohérence du dosage et les taux de rejet des-unités défectueuses. Même un écart d'indexation mineur affecte le rendement - et la sécurité des patients.

Où les composants Hansheng sont utilisés

• Machines de remplissage et d'inspection de capsules
• Systèmes d'inspection visuelle sur tablette-haute vitesse
• Équipement de remplissage de liquides stériles multi-stations
• Distributeurs de dispositifs médicaux et lignes de production de masques N95

Comment nous le résolvons

Ajustement précis pour éviter la contamination. Des tolérances de ±0,005 mm sur les surfaces de contact du boîtier et les rainures d'étanchéité garantissent une étanchéité étanche, empêchant la migration du lubrifiant et favorisant le fonctionnement dans des environnements de salle blanche-de haute qualité.

Précision personnalisée pour la cohérence du dosage. Les indexeurs à came avec une précision de positionnement de ±15 secondes d'arc se traduisent en un écart de longueur d'arc au niveau du micron--au bord d'un carrousel de remplissage, garantissant que chaque cycle s'aligne précisément avec la poche de la bouteille ou de la capsule - pas de déversements, pas de dommages aux bords.

Conception compacte pour optimiser l’empreinte de la salle blanche. Les capacités avancées d'usinage des engrenages internes -, notamment le taillage des engrenages internes et le façonnage des engrenages à grande vitesse- -, permettent de produire des engrenages internes de haute-précision et des pièces de transmission complexes dans des formats compacts, offrant ainsi aux ingénieurs de machines une plus grande flexibilité dans la disposition globale.

Contrairement aux équipements électroniques ou médicaux plus légers, les machines-outils CNC et les nouveaux systèmes énergétiques extérieurs (tels que les robots de nettoyage de panneaux solaires) sont confrontés à des conditions physiquement exigeantes :

Coupe de charges lourdes{{0}et chocs fréquents. Les changeurs d'outils automatiques (ATC) et les tables rotatives dans les centres d'usinage supportent d'importantes charges d'inertie lors de démarrages et d'arrêts rapides et de coupes lourdes. Une rigidité insuffisante de l'entraînement entraîne une fracture dentaire ou une dégradation rapide de la précision.

Environnements extérieurs difficiles et fonctionnement à long terme. Les robots de nettoyage de ferme solaire fonctionnent en continu dans des environnements poussiéreux et à haute température-, exigeant une efficacité de transmission élevée (pour économiser l'énergie de la batterie), ainsi qu'une résistance à l'usure exceptionnelle et un entretien minimal.

Où les composants Hansheng sont utilisés

• Mécanismes ATC et disques de magasin d'outils pour centres d'usinage
• Unités de 4ème-axe et tables rotatives CNC pour machines à graver
• Robots de nettoyage de panneaux solaires
• Systèmes de balayage d'antenne radar

Comment nous le résolvons

Rigidité-à toute épreuve grâce à un écosystème complet d'usinage d'engrenages. Hansheng exploite une suite complète d'équipements d'usinage d'engrenages -, notamment des machines à tailler les engrenages Kashifuji et des façonneuses d'engrenages Nidec - capables de produire des engrenages droits, hélicoïdaux et internes avec des modules de 0,1 à 5,0 et des diamètres allant jusqu'à 300 mm. La rectification précise des flancs de dents -dures- selon ISO Grade 5 maximise la zone de contact de l'engrenage, augmentant ainsi le couple de sortie et la rigidité tout en réduisant le bruit et l'usure sous de lourdes charges.

Jeu ultra-faible pour un suivi précis. Réducteurs planétaires standards : jeu inférieur ou égal à 3 minutes d'arc. Série ultra-précision : inférieure ou égale à 1 minute d'arc. Réducteurs d'harmoniques personnalisés (pour les applications compactes à rapport - élevé) : inférieur ou égal à 5 ​​secondes d'arc. Cela garantit une maîtrise étroite-de la-corrélation de mouvement pour le suivi de l'angle radar, l'usinage de précision sur le 4e-axe et d'autres applications exigeantes similaires.

Des-lignes de conditionnement à grande vitesse à l'alignement 3C au niveau du micron-, du remplissage pharmaceutique en salle blanche aux installations solaires extérieures sous forte charge, Hansheng traduit les bases d'une fabrication de précision et d'un contrôle qualité rigoureux en gains de productivité mesurables sur les lignes de production du monde entier.

Que vous ayez besoin d'un indexeur à cames standard, d'une table rotative creuse avec intégration de servomoteurs ou d'un réducteur personnalisé à rapport élevé-, Hansheng offre une assistance complète, depuis les composants-du commerce- jusqu'à l'ingénierie personnalisée approfondie.

Contactez notre équipe d'ingénieriepour obtenir des dessins de sélection 3D gratuits, une prise en charge du calcul de charge et des recommandations-spécifiques à l'application.
