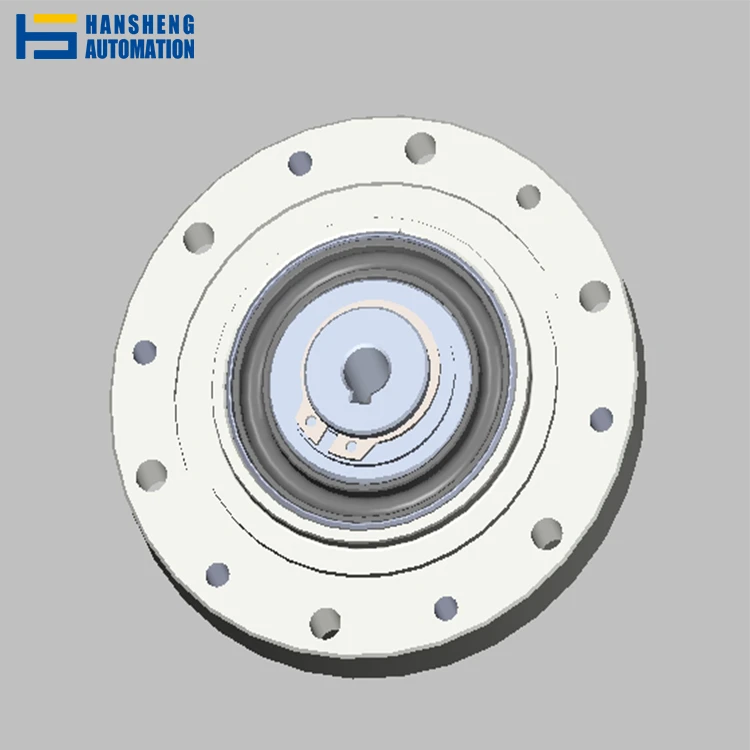

Réducteurs de vitesse harmoniques

Les réducteurs d'harmoniques de Hansheng Automation sont vraiment exceptionnels. Depuis des décennies, nous nous appuyons sur la précision des engrenages ISO/DIN/GB Grade 5 comme pierre angulaire. En utilisant des équipements de pointe tels que les racleurs d'engrenages Kashifuji, nous garantissons un jeu standard inférieur ou égal à 10 secondes d'arc pour ces réducteurs de vitesse harmoniques, avec des versions personnalisées atteignant moins ou égal à 5 ​​secondes d'arc. Nous proposons également des indexeurs à cames, des tables rotatives creuses et des réducteurs planétaires. Notre équipe d'ingénieurs expérimentés supervise chaque étape du processus, de la production de masse à la personnalisation personnalisée. Cela garantit que chaque réducteur devient le cœur fiable de votre équipement haut de gamme, fournissant une puissance puissante pour répondre à vos besoins de précision !

Si vous avez besoin d'une taille plus grande, veuillez consulter notre personnel commercial. Nous pouvons vous proposer des solutions et des modèles personnalisés pour répondre parfaitement à vos différentes conditions de travail.

Dispositifs mécaniques avancés utilisés pour un contrôle précis des mouvements et un transfert de puissance efficace, les réducteurs de vitesse harmoniques-également connus sous le nom d'entraînements harmoniques ou d'engrenages à ondes de contrainte-ont grâce à leur petite conception, leur construction légère et leur grande précision, ces pièces sont très prisées dans la robotique, l'aviation, la technologie médicale et l'automatisation.

Quels sont les composants clés des réducteurs de vitesse harmoniques ?

Généralement composé de trois composants principaux, un réducteur de vitesse harmonique ressemble à

Générateur d'ondes : le mouvement entraîné s'effectue via un roulement flexible de forme elliptique-appelé générateur d'ondes. Il déforme la spline flexible environnante lors de sa rotation afin que l'on puisse interagir avec la spline circulaire.

Flex Spline : Les dents externes abondent sur cet anneau fin et flexible. Il s'enroule solidement autour du générateur d'ondes et son adaptabilité lui permet de transférer le mouvement en engageant consécutivement la cannelure circulaire.

Spline circulaire : Par rapport à la spline flexible, la spline circulaire est un anneau rigide avec des dents internes avec un peu plus de dents. L’obtention de la réduction de vitesse dépend de cette différence de dents.

Comment ça fonctionne ?

Les réducteurs de vitesse harmoniques fonctionnent selon le concept d'engrenage à ondes de contrainte. Le générateur d'ondes déforme la cannelure flexible en une forme elliptique, engageant ainsi partiellement ses dents avec la cannelure circulaire en deux emplacements opposés. Les points d'engagement se déplacent pour fournir un mouvement lorsque le générateur d'ondes tourne. Un rapport de réduction d'engrenage élevé est dû à la variation du nombre de dents de la cannelure flexible par rapport à la cannelure circulaire. Chaque rotation complète du générateur d'ondes déplace la cannelure flexible de seulement deux dents, produisant ainsi une réduction de 1:100 si la cannelure circulaire a 202 dents et la cannelure flexible a 200 dents.

avantages

Les réducteurs de vitesse harmoniques présentent certains avantages particuliers :

Rapports de réduction élevés : Un étage peut être efficace et peu car il peut ralentir considérablement la vitesse.

Zéro jeu : les entraînements harmoniques produisent un mouvement précis et fluide lorsqu'il y a peu de jeu entre les engrenages.

Compacts et légers : ils sont parfaits pour les utilisations où le poids et l'espace sont d'une grande importance.

Capacité de couple élevée : Bien que de petite taille, ils peuvent gérer des charges de couple importantes.

Les domaines exigeant précision et fiabilité dépendent absolument des réducteurs de vitesse harmoniques.

Robots :Appliqué dans des mouvements fluides et précis dans les articulations des robots.

Aéronautique trouvé danssystèmes de commandes de vol et mécanique des satellites.

Les dispositifs médicaux sont fondamentaux poursystèmes d’imagerie et robots chirurgicaux.

Appliqué danssystèmes de prélèvement-pick and place, entraînements de convoyeurs,et d’autres équipements industriels sont l’automatisation.
