Boîte de vitesses à ondes de contrainte

Hansheng Automation est spécialisé dans la fourniture de composants de base pour soutenir l'industrie des machines d'emballage dans les pays en développement tels que le Mexique, l'Indonésie, le Vietnam, l'Inde et l'Égypte. Nos tables d'indexation rotatives (précision personnalisable de ± 15 secondes d'arc), tables d'indexation rotatives creuses (précision personnalisable inférieure ou égale à 10 secondes d'arc), réducteurs planétaires (P0 inférieur ou égal à 1 minute d'arc jeu d'ultra-précision) et réducteurs à ondes de contrainte (jeu personnalisable de inférieur ou égal à 5 ​​secondes d'arc), combinés avec la qualité ISO. La fabrication d'engrenages de précision 5 (module 0,1-5.0), l'usinage CNC ultra-miroir (±0,002 mm) et les capacités de moulage de précision à grande échelle fournissent une assistance technique complète pour la mise à niveau des machines d'emballage sur les marchés émergents.

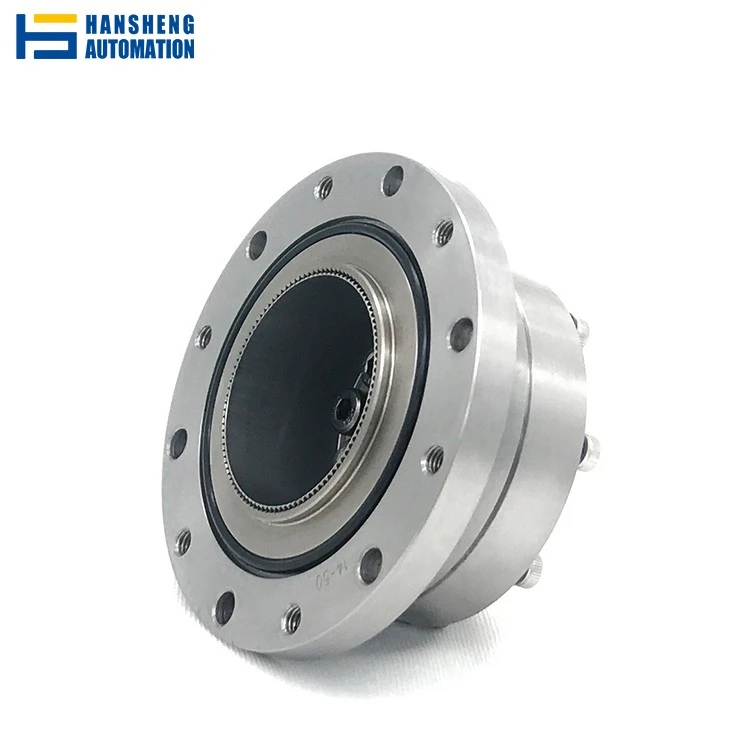

Les réducteurs à ondes de contrainte, également connus sous le nom d'entraînement harmonique, représentent un type unique de mécanisme d'engrenage qui fonctionne sur la base des principes d'élasticité et de distorsion harmonique pour obtenir une transmission de puissance avec une précision extraordinaire.

Cette conception spécialisée permet aux réducteurs à ondes de contrainte d'offrir plusieurs avantages clés, notamment la possibilité d'atteindre des taux de réduction élevés, une structure compacte et légère et des niveaux de jeu extrêmement faibles. Ces caractéristiques les rendent particulièrement adaptés-aux applications qui nécessitent un contrôle de mouvement précis, un fonctionnement fluide et un haut degré de fiabilité, ce qui les rend indispensables dans des secteurs tels que la robotique, l'aérospatiale et les machines de précision.

Structure creuse ultra fine– Conçu avec un profil mince qui permet une intégration-efficace en termes d'espace.

Structure compacte– Sa conception compacte le rend idéal pour les applications avec un espace limité tout en conservant les performances.

Capacité de couple élevée– Capable de supporter des charges de couple importantes malgré sa petite taille.

Haute rigidité– Fournit une rigidité améliorée, garantissant stabilité et durabilité dans les applications exigeantes.

Excellente précision de positionnement et de rotation– Offre un contrôle de mouvement précis avec un minimum d'erreurs, ce qui le rend idéal pour les tâches de haute-précision.

Spécialement conçu pour les articulations du poignet des robots– Optimisé pour les applications robotiques, en particulier dans les articulations du poignet où la précision et la flexibilité sont essentielles.

Vous trouverez ci-dessous les dessins de la série de types réguliers SHD-14 pour votre référence. Nous sommes également en mesure de modifier et de personnaliser ces boîtes de vitesses pour répondre à des conditions de travail et à des exigences spécifiques en fonction des besoins du client.

Hansheng Automation propose la série SHD-14 Regular Type, disponible avec des rapports de réduction de 30, 50, 80 et 100. Ces boîtes de vitesses sont conçues pour s'adapter à une vitesse d'entrée maximale autorisée allant jusqu'à 8 500 tours par minute (r/min) et une vitesse d'entrée moyenne autorisée de 3 500 tr/min. Cette combinaison de rapports de réduction élevés et de capacités de vitesse d'entrée rend la série SHD-14 idéale pour les applications nécessitant à la fois une transmission de puissance précise et haute performance.

Avant d'installer le réducteur d'harmoniques, les contrôles nécessaires doivent être effectués pour garantir la précision et la fiabilité de l'équipement. Les méthodes spécifiques sont les suivantes :

1, vérifiez s'il y a des dommages ou de la saleté sur la surface de la machine. Si tel est le cas, il doit être nettoyé ou entretenu.

2, vérifiez si la position d'installation répond aux exigences de l'équipement et est placée horizontalement pour éviter tout écart d'installation.

3, vérifiez si le moteur et l'équipement à installer correspondent. S’ils ne correspondent pas, ils doivent être resélectionnés et les modifications appropriées apportées.

4, vérifiez la précision de montage de la chaîne de transmission, l'assemblage des roulements et l'installation correcte des bagues d'étanchéité.

Avant d'installer le réducteur d'harmoniques, il est nécessaire de lire attentivement le manuel d'utilisation et de suivre les étapes suivantes. La méthode spécifique est la suivante :

1, installez des roulements à alignement automatique-. Nettoyez et appliquez le siège de roulement, puis installez le roulement dans le siège de roulement.

2, installez la broche. Installez selon l'ordre indiqué dans le manuel et suivez strictement l'ordre sans l'inverser.

3, installez l'engrenage cycloïdal et l'engrenage flexible. Déplacez doucement l'engrenage flexible à la main et vérifiez s'il y a des obstacles ou des obstacles.

4, installez le cache-poussière. Installez un cache-poussière à l'intérieur du réducteur d'harmoniques et appuyez dessus à la main pour tester une installation sécurisée sans toucher aucune pièce.

5, installez les vis de réglage et les vis de jeu des roulements. Ajustez les vis en fonction de la position d'installation indiquée dans le manuel d'utilisation et vérifiez si elles sont correctement installées.

6, effectuer des inspections et des ajustements. Après l'installation, effectuez une inspection globale et faites pivoter manuellement pour tester s'il fonctionne correctement.

Lors de l'installation d'un Réducteurs à ondes de contrainte, les précautions suivantes doivent être prises pour assurer le fonctionnement normal de l'équipement, comme suit :

1, Pendant l'utilisation, il est important de maintenir la sécheresse du réducteur d'harmoniques pour éviter d'affecter son utilisation normale.

2. Lors du réglage des vis, suivez la séquence et la plage de réglage spécifiées dans le manuel d'utilisation.

3. Pendant le processus d'installation, veillez à ne pas trop serrer les vis ou les écrous pour éviter d'endommager l'équipement.

4. Pendant l'utilisation, il faut veiller à empêcher les corps étrangers de pénétrer dans le réducteur d'harmoniques pour éviter d'endommager l'équipement.

5. Pendant l'utilisation, il est nécessaire d'entretenir et de remplacer régulièrement le réducteur d'harmoniques par de l'huile lubrifiante, et de gérer rapidement tout dysfonctionnement de l'équipement.
