Hansheng Automation (Dongguan) Co., Ltd. est l’un des fabricants et fournisseurs d’engrenages à onglet les plus expérimentés en Chine. Si vous envisagez de vendre en gros des engrenages à onglets -efficaces fabriqués en Chine, n'hésitez pas à obtenir la liste de prix et le devis de notre usine. En outre, un service personnalisé et un service OEM&ODM sont disponibles.
Caractéristiques du produit

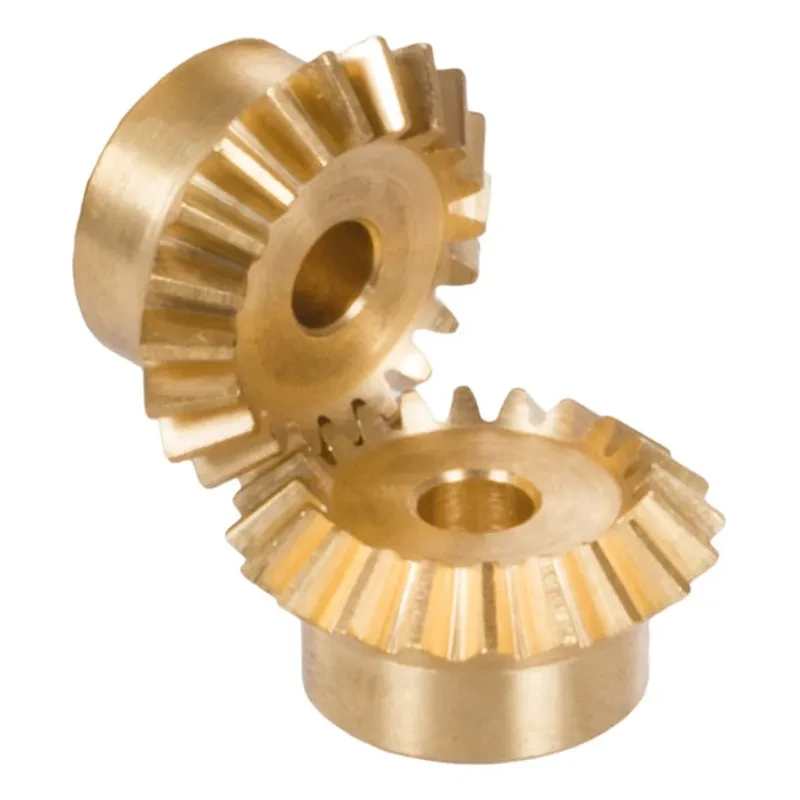

Les engrenages à onglets sont un sous-type spécifique d'engrenages coniques dans lesquels deux engrenages s'engrènent à un angle de 90 degrés et ont un nombre égal de dents, ce qui donne un rapport d'engrenage de 1:1. Cela les rend idéaux pour rediriger le mouvement sans modifier la vitesse ou le couple.
Avantages clés de nos engrenages à onglet
Transmission de puissance optimale
Nos engrenages à onglets sont conçus pour fournir un transfert de puissance fluide et efficace, minimisant ainsi la perte d'énergie lors des changements de direction.
Haute précision
En utilisant le meulage et le taillage CNC, nous garantissons que chaque jeu d'engrenages à onglets a un profil de dent parfait pour un fonctionnement silencieux.
Configurations polyvalentes
Nous proposons à la fois des engrenages à onglet droits pour les applications standard et des engrenages à onglet en spirale pour les exigences à haute-vitesse et faible-bruit.
Personnalisation
De la taille de l'alésage et des rainures de clavette aux traitements thermiques spécifiques, chaque aspect de vos engrenages à onglets peut être personnalisé pour s'adapter à vos machines.
Capacités d'usine
Notre usine de fabrication est équipée de machines-de-à la pointe de la technologie-spécialement conçues pour la production d'engrenages à onglets de-haute qualité. Nous ne faisons pas que couper les dents ; nous concevons la performance.
| Image de l'équipement | Informations sur l'équipement | |
|
|
Nom de l'équipement | Machine à tailler les engrenages KPS30 |
| Diamètre d'usinage | 3-300mm | |
| Module usinable maximum | 4 | |
| Angle d'inclinaison de l'axe de l'outil | ±30 degrés | |
| Vitesse maximale de la broche de l'outil | 2 500 tr/min | |
| Vitesse maximale de la table de travail | 1 500 tr/min | |
| Image de l'équipement | Informations sur l'équipement | |
 |
Diamètre d'usinage | 3-300mm |
| Système CNC | Système CNC NJ-i50H : contrôle sur 7 axes, interpolation simultanée sur 4 axes | |
| Entraînement de broche | Broche de table de cuisson-Entraînement direct via servomoteur de broche ; Broche de pièce-Entraînement direct via un moteur couple intégré-. | |
| Capacités de traitement | Capable d'usiner des engrenages cylindriques, des engrenages à vis sans fin, des pignons, des poulies à courroie synchrone dentée, des cannelures flexibles, des cannelures et des composants similaires. | |
Usinage CNC avancé : nous utilisons des centres CNC multi-axes pour garantir que la distance de montage et la géométrie des dents de nos engrenages à onglet sont impeccables ; Inspection rigoureuse : chaque lot d'engrenages à onglet est soumis à des tests rigoureux, y compris des rapports de machine à mesurer tridimensionnelle (CMM) et des contrôles de rugosité de la surface des dents ; Traitement thermique : pour augmenter la durée de vie de vos engrenages à onglet, nous proposons une carburation, une nitruration et un durcissement par induction pour atteindre les niveaux HRC souhaités.
Paramètres techniques
Vous trouverez ci-dessous les spécifications standard de nos engrenages à onglet personnalisés. Notez que nous pouvons ajuster ces paramètres en fonction de vos dessins spécifiques.
| Paramètre |
Détails des spécifications |
| Type d'engrenage |
Engrenage à onglet droit/engrenage à onglet en spirale |
| Matériel |
Acier, acier inoxydable, laiton, nylon, POM |
| Module (m) |
0.1, 0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 4.0, 5.0 |
| Angle de pression |
20 degrés (standard) ou personnalisé |
| Angle de l'arbre | 90 degrés |
| Rapport de démultiplication | 1:1 |
| Dureté |
HRC 45-60 (après traitement thermique) |
| Finition de surface |
Meulé, poli ou enduit |
Applications de produits
Nos engrenages à onglets sont utilisés dans un large éventail d'industries où un changement de direction du mouvement est requis :
FAQ
Q : Quelle est la différence entre un engrenage conique et un engrenage à onglet ?
R : Tous les engrenages à onglet sont des engrenages coniques, mais tous les engrenages coniques ne sont pas des engrenages à onglet. Les engrenages à onglet ont spécifiquement un rapport de 1:1 et engrènent à un angle de 90 degrés. Les engrenages coniques standard peuvent avoir différents rapports (par exemple 2:1 ou 5:1).
Q : Pouvez-vous fabriquer des engrenages à onglets à partir de mes modèles 3D ?
R : Oui, Sango Automation est spécialisé dans la fabrication sur mesure. Nous pouvons travailler avec des fichiers STEP, IGES ou DWG pour produire des engrenages à onglet répondant exactement à vos spécifications.
Q : Pourquoi la précision ISO niveau 5 est-elle importante pour les engrenages à onglet ?
R : La haute précision réduit le bruit, les vibrations et la génération de chaleur. En robotique, les engrenages à onglets de niveau 5 garantissent une précision de positionnement plus élevée et une durée de vie plus longue pour l'ensemble de la boîte de vitesses.
Q : Fournissez-vous des ensembles d'engrenages à onglets ou des engrenages individuels ?
R : Nous vous recommandons fortement d'acheter les engrenages à onglets par paires assorties. Puisqu’ils sont conçus pour s’engrener parfaitement, l’utilisation d’engrenages provenant de lots différents peut entraîner une usure et un bruit accrus.
